适用于 mlx5 网卡的 Linux SR-IOV 配置教程

为基于使用 mlx5 驱动的网卡写一个 Linux 上的 SR-IOV 教程，顺带写一点遇到的问题。

mlx5 网卡列表

mlx5 是 mlx5_core 驱动的简称，使用此驱动的网卡主要是 NVIDIA Mellanox ConnectX-4 或者更新的系列，具体应该有下面这些，其中常见网卡型号有：CX4121A、CX542B

• ConnectX-4
• ConnectX-4 Lx
• ConnectX-5
• ConnectX-6
• ConnectX-6 Dx
• ConnectX-7

查看网卡使用的驱动，使用该命令：lspci -nnk | grep -A3 -i eth

开启 SR-IOV

先使用 lspci | grep Mellanox 查找网卡的 PCI 设备位置

1
2
3
4
5

$ lspci | grep Mellanox
01:00.0 Ethernet controller ... [ConnectX-6]
01:00.1 Ethernet controller ... [ConnectX-6]
02:00.0 Ethernet controller ... [ConnectX-6]
02:00.1 Ethernet controller ... [ConnectX-6]

以上是插入了 2 块 CX6 网卡、每块网卡有 2 个网络接口的典型输出。通过 PCI 设备 ID 可看出前两个、后两个设备都分别是同一张网卡的不同接口。

然后我们使用下面的命令来开启 SR-IOV：

1

echo 4 > /sys/bus/pci/devices/0000\:01\:00.0/sriov_numvfs

将 4 替换为你需要的 SR-IOV VF 数量，然后将 0000\:01\:00.0 替换为网卡接口的 PCI 位置（这里通常可以用 Tab 补全）

有多个网卡或接口时，对每个接口分别设置。

若要撤销更改（删除 SR-IOV 设备），将 VF 数量设为 0。

PCI 设备路径

开始之前，先普及一下 PCI 设备路径的组成（如果你已经有了此部分知识，跳过本章）：

PCI 设备路径（也有 PCI 位置 或者类似的称呼）类似 0000:01:00.0，是由冒号分隔的十六进制数，每一段的含义是：

1

[domain:]<bus>:<device>[.function]

具体的：

• Domain（域）：
  多数系统只有一个 domain 即 0000（例外一般是虚拟机），用于支持大型系统或多个 PCI host bridge。
• Bus Number（总线）：
  PCI 总线的编号，主板上的每个 PCI 控制器或桥接芯片可能生成一个或多个总线。
• Device Number（设备）：
  该总线上的设备编号（通常为 0～31），一个总线最多可挂载 32 个设备。
• Function Number（功能）：
  该设备的功能号（0～7），一个设备最多支持 8 个功能。

其中 domain 有时可以省略（指代默认的 0000），function 有时也可以省略（指代该设备的全部 function）

VF 的 PCI 位置

为了方便解释，本节展示使用 1 张双接口网卡（两个 PF），对每个接口开启 4 个 VF 进行 SR-IOV 的配置。

为两个 PF 分别创建 4 个 VF：

1
2

echo 4 > /sys/bus/pci/devices/0000\:01\:00.0/sriov_numvfs
echo 4 > /sys/bus/pci/devices/0000\:01\:00.1/sriov_numvfs

创建后重新使用 lspci | grep Mellanox 查找网卡的 PCI 设备位置

1
2
3
4
5
6
7
8
9
10
11

$ lspci | grep Mellanox
01:00.0 Ethernet controller ... [ConnectX-6] # 端口 0
01:00.1 Ethernet controller ... [ConnectX-6] # 端口 1
01:00.2 Ethernet controller ... [ConnectX-6 Virtual Function]
01:00.3 Ethernet controller ... [ConnectX-6 Virtual Function]
01:00.4 Ethernet controller ... [ConnectX-6 Virtual Function]
01:00.5 Ethernet controller ... [ConnectX-6 Virtual Function]
01:00.6 Ethernet controller ... [ConnectX-6 Virtual Function]
01:00.7 Ethernet controller ... [ConnectX-6 Virtual Function]
01:01.0 Ethernet controller ... [ConnectX-6 Virtual Function]
01:01.1 Ethernet controller ... [ConnectX-6 Virtual Function]

可以看到 VF 已经成功创建（01:00.2 到 01:01.1）。

由于 PCI 每个设备只能拥有 8 个功能，PCIe 3.0 引入了 ARI 技术，原理大体上是将设备和功能合并到一起，功能数量从 8 个扩展到 256 个。

使用 ARI 后，01:00.0 网卡创建的第 9 个功能路径会显示为 01:01.0（功能号满 8 就对设备号进位）

由于上面我们先对端口 0 设置 4 个 VF，然后再是端口 1，所以按顺序：01:00.2 到 01:00.5 是端口 0 的 VF，其余则是端口 1 的 VF。VF 设备路径的顺序取决于创建 VF 时命令执行顺序。

SR-IOV 下的网卡名

默认规则产生的网卡名会比较长，如果你觉得有必要，可以自己设置个网卡命名规则（具体方法后续补充在这里）。

默认规则下：

• PF
  一般命名类似 enp1s0f0np0
  p[PCI Bus ID]s[PCI Device ID]f[PCI Function ID]n[pX]
  n 后面（pX）是网卡驱动提供的网卡名字段，从 0 开始
• VF
  一般命名类似 enp1s0f0npf0vf1
  p[PCI Bus ID]s[PF PCI Device ID]f[PF PCI Function ID]n[pfXvfY]
  前面使用 PF 的 ID，n 后面（pfXvfY）同样是网卡驱动提供的网卡名字段，从 0 开始

为 VF 设置 MAC 地址

• 如果该 VF 需要直接在宿主机使用，或者用于容器如 LXC，使用该命令：
  ip link set dev <VF 网卡名> address AA:BB:CC:DD:EE:FF
  执行此命令需要确保 VF 已经加载驱动（默认已加载）
• 如果该 VF 用于 QEMU 虚拟机（包括 KVM、Proxmox 等），使用该命令：
  ip link set <PF 网卡名> vf <VF ID> AA:BB:CC:DD:EE:FF
  VF ID 即该 PF 上的第 n 个 VF，从 0 开始
  如果已加载驱动，重新加载驱动后才能在宿主机生效（虚拟机上使用不需要关心这个）

配置 E-Switch 分载

ConnectX-5 或更新的网卡支持 E-Switch 分载功能，可以部分改善 PF-VF 的交换性能并降低占用，并解决部分情况下宿主机 VF 无法和虚拟机 VF 正常通信的问题，可以按下面的方法开启 E-Switch 分载：

1

devlink dev eswitch set pci/0000:01:00.0 mode switchdev

替换 0000:01:00.0 为实际 PF 的设备路径。

若要撤销更改，将 switchdev 替换为 legacy 执行。

执行前，请确保没有 VF 正在使用，否则卸载 VF 时会报错。建议在创建 VF 之前就执行此操作。

配合 OpenVSwitch(OvS) 使用时，建议执行：

1

ovs-vsctl set Open_vSwitch . other_config:hw-offload=true

若要撤销更改，使用：

1

ovs-vsctl remove Open_vSwitch . other_config hw-offload

Proxmox VE 中 VM 添加 SR-IOV 网卡

1

qm set VMID -hostpci0 0000:01:00.2,pcie=1

VMID 替换为虚拟机的 ID，hostpci0 中的 0 替换为虚拟机内 PCI 设备位置（没有什么具体要求，数字不冲突即可），0000:01:00.2 替换为 VF 的 PCI 位置。

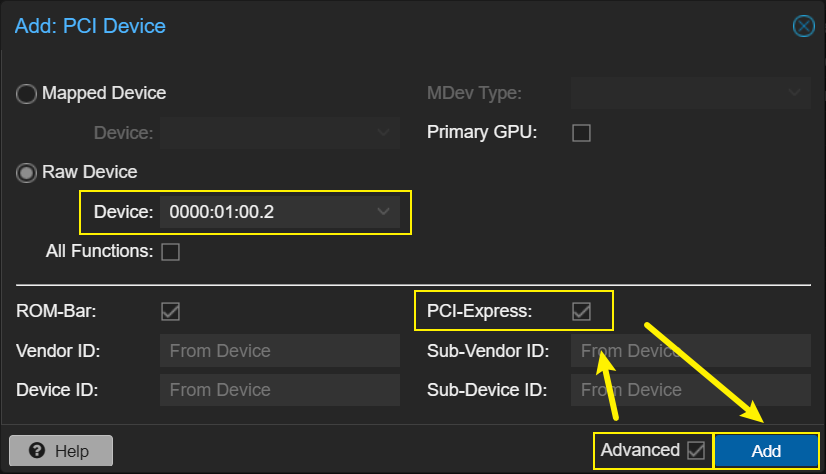

也可以通过网页后台来配置：

Proxmox VE 中 LXC 添加 SR-IOV 网卡

1
2
3

lxc.net.0.name: lxc
lxc.net.0.type: phys
lxc.net.0.link: enp1s0f0npf0vf1

name 字段请随意设置，此参数在使用 SR-IOV 时是个摆设（如果需要设置 LXC 内的网卡名，请直接在宿主机修改 VF 网卡名）；link 设置为 VF 的网卡名

如果 LXC 内添加了其他网络接口（无论是否是 SR-IOV），请注意 net 后的编号不要冲突

固化

在 /opt/local-sriov/init.sh 或者你喜欢的地方创建一个脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

#!/bin/bash

# Set E-Switch Offload
devlink dev eswitch set pci/0000:01:00.0 mode switchdev
devlink dev eswitch set pci/0000:01.00.1 mode switchdev

# Create SR-IOV VFs
# Config:
#   2 VFs on Port 0
#   0 VF  on Port 1
echo 2 > /sys/bus/pci/devices/0000\:01\:00.0/sriov_numvfs

# Set IP for each VF
ip link set ens0f0 vf 0 mac AA:AA:AA:AA:AA:AA # VM 100
ip link set dev ens0f0v1 address BB:BB:BB:BB:BB:BB # CT 101

根据实际情况，自行修改脚本中的参数。

chmod +x /opt/local-sriov/init.sh，然后确保此脚本在接口启动时执行。

以 ifupdown(2/ng) 为例，修改 /etc/network/interfaces：

1
2
3
4

auto vmbr0
iface vmbr0 inet static
        (原配置保持不变)
        post-up sleep 5 && /opt/local-sriov/init.sh
